Комплект громоотвода Zarnica | Длина конька от 10 до 15м

Комплект громоотвода Zarnica | Длина конька от 10 до 15м

Комплектация

Крепежные элементы входят в комплект держателей (4 самореза кровельных + 4 резиновые прокладки)

Используя опцию ниже, Вы можете выбрать тип держателя для вашей кровли.

Комплект заземления в стоимость не входит (приобретается отдельно)

• Молниеприемник коньковый (алюминий) D16мм, H=500мм - 6 шт
• Трос алюминиевый D11мм - 15м
• Держатель прутка-троса пластинчатый (оцинкованная сталь) - 10 шт
• Токоотвод изолированный D10мм - 30м
• Держатель токоотвода 10-12мм на скате и фасаде (оцинкованная сталь) - 20шт

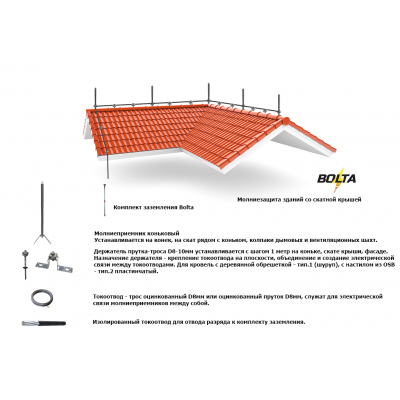

Система состоит из 3 основных элементов

Коньковый молниеприемник, держатель токоотвода прутка-троса D10-12мм

Токоотвод - трос алюминиевый D 11мм, изолированный токоотвод для опуска к заземлению.

Коньковый молниеприемник

Изготавливается из алюминия или нержавеющей стали марки AISI304 с высокой коррозийной стойкостью. Резьбовой зажим служит электропроводящим контактом и элементом крепления токоотвода D10-12мм. Гибкая монтажная полоса позволяет закрепить молниеприемники на любом типе конька (треугольный, трапециевидный, полукруглый и т.п). В случае невозможности надежного крепления на конек крыши (гибкая черепица без конькового аэратора), молниеприемники устанавливаются в верхней части ската, затем приводятся в вертикальное положение изгибом пластины. Монтажная пластина крепится к крыше 4 кровельными саморезами через резиновые прокладки. При установке молниеприемников на металлические колпаки вентиляционных шахт - крепление производится болтами или шпилькой.

Токоотвод

Алюминиевый трос D11мм служит для объединения коньковых молниеприемников в единую электрическую цепь. Опуски к заземлению выполняются по фасаду или скату крыши изолированным токоотводом. Если размер дома менее 10х10 метров, то выполняется 1 опуск, если размеры больше то 2 опуска по краям конька.

Держатель прутка-троса D10-12мм | Шуруп

тип.1 (арт. 178524)

Для крепления тоотводов на кровлях из металлочерепицы, профлиста и т.п. (где применена обрешетка из доски) используется держатель

Устанавливается на скат крыши, фасад здания, рекомендуемый шаг 1 метр по скату, 1-3 метра по фасаду.

Держатель прутка-троса D10-12мм | Пластинчатый

тип.2 (арт. 631112)

Выполнены из оцинкованной стали с зажимами из сплава АД35. Держатели выполняют 2 функции - крепление токоотвода на коньке, скате, фасаде здания и создание электрической связи между токоотводами при наращивании или подключении.

Устанавливается на конек, скат, фасад здания, рекомендуемый шаг 1 метр по коньку и скату, 1-3 метра по фасаду.

После монтажа, система молниезащиты подключается к заземлению.
