Контур заземления для молниезащиты D16мм нержавеющая сталь 2х1,5 + 6м

Комплектация

• Стержень заземления из нержавеющей стали марки AISI304 D16мм x 1,5м (+/-5%) - 6 шт
• Муфта соединительная из стали - 4 шт
• Наконечник стартовый - 3 шт
• Удароприемный болт - 1 шт
• Зажим универсальный для подключения кабеля или полосы - 3 шт
• Лента-герметик - 3 шт
• Полоса медная 25х3мм для соединения стержней заземления 4 м - 1 шт
• Инструкция - 1 шт

Готовый комплект заземления для молниезащиты позволяет выполнить контур заземления без применения специнструмента и сварки.

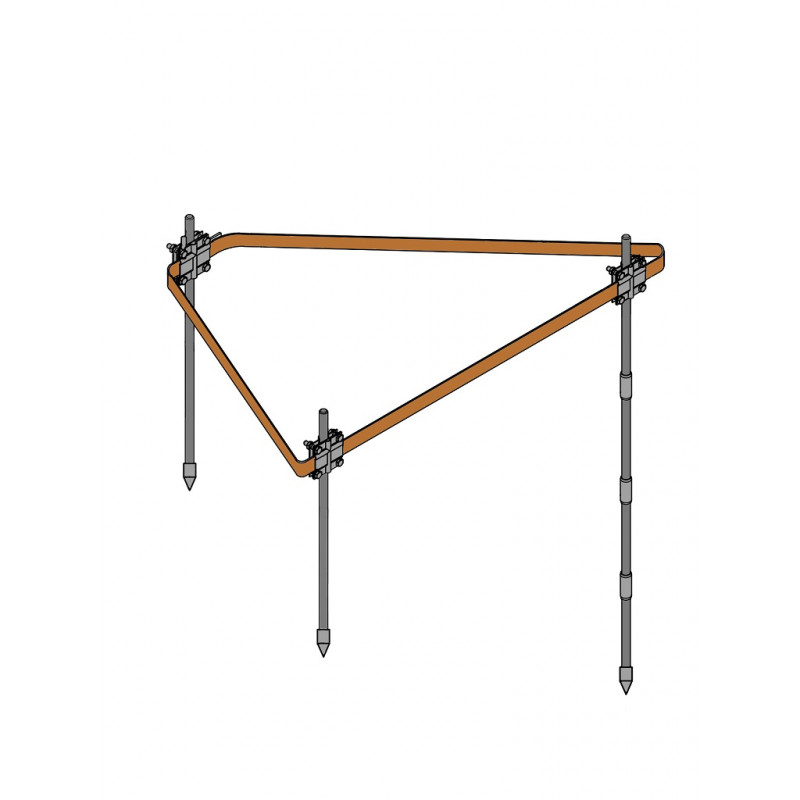

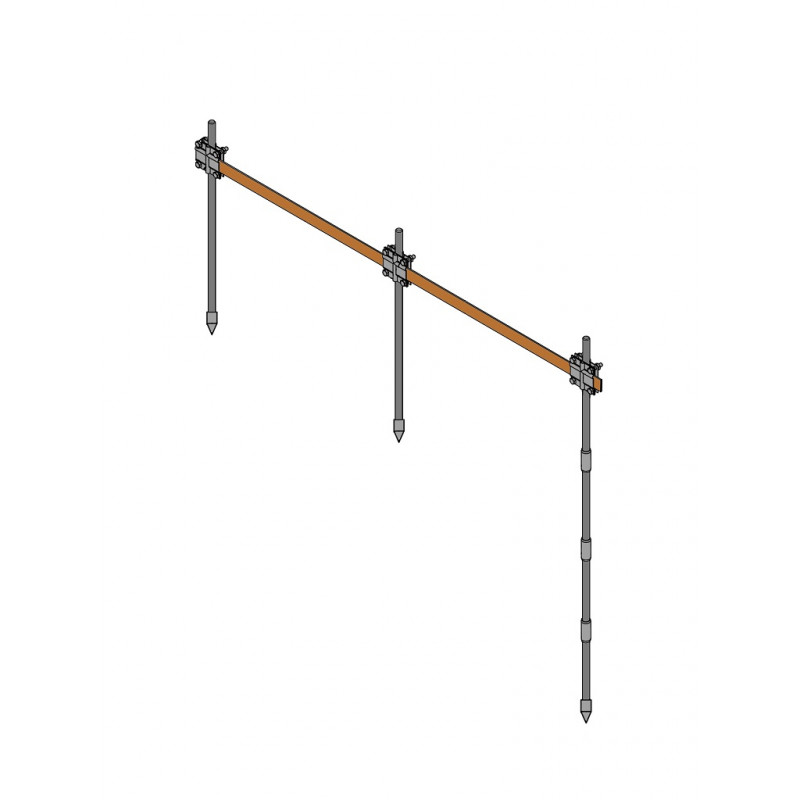

В зависимости от свободного земельного пространства комплект позволяет выполнить монтаж в виде треугольника или линии (они равнозначны).

Данный комплект соответствует требованиям РД 34.21.122-87 и СО 153-34.21.122-2003

После монтажа контура заземления производится подключение проводника. Провод или кабель подключается через медно-луженый наконечник на один из болтов М8 зажима универсального. Полоса подключается через соответствующий паз в зажиме.

Стержни заземления

Заземляющие стержни Bolta - изделия из нержавеющей стали. Стальной штырь из нержавеющей стали имеет сопротивление на растяжение более 617 Н мм2, что позволяет производить забивание его на столь большую глубину (более 30 метров) с помощью перфоратора или ручной кувалды. Высокая стойкость коррозии позволяет эксплуатировать стержни свыше 100 лет. Соединение стержней происходит через резьбовую муфту, которая увеличивает скорость монтажа и исключает сварные работы.

Муфта соединительная

Соединительная муфта Bolta - заземляющие стержни объединяются друг с другом благодаря резьбовым муфтам. Особенностью заземлителей Bolta является вертикально-модульный принцип наращивания, при этом торцевые поверхности стержней, после соединения посредством муфты, плотно соприкасаются. Благодаря этому, ударные усилия при забивании штырей в землю передаются от стержня к стержню, разгружая нагрузку на резьбу муфты. Муфта соединительная так же выполняет защитные функции контактного соединения от внешней среды. Выполнена из нержавейки.

Наконечник

Наконечники стальные Bolta - конусообразные наконечники изготовленные из стали предназначены для уменьшения сопротивления грунта во время заглубления заземляющего стержня в грунт. Они имеют внутреннюю резьбу, для надежного соединения с заземляющим стержнем Bolta.

Прочие элементы, входящие в комплект заземления Bolta

Полоса медная 25х3мм для соединения стержней заземления 4 м, для соединения 3 вертикальных заземлителей в единый контур в форме треугольника или линии.

Зажимы для подключения заземления частного дома Bolta. Универсальные зажимы - позволяют соединить заземляющий стержень с круглым проводником или кабелем, благодаря болтовым зажимам создается надежный контакт).

Лента герметизирующая - лента применяется для защиты места соединения вертикального заземлителя с проводником идущим к дому от коррозии.

Монтаж производится обычной кувалдой или перфоратором с разъемом SDS-Max

Преимущества комплектов заземления Bolta

- долгий срок эксплуатации

- легкий и быстрый монтаж

- минимальная площадь под монтаж

Применение комплектов заземления для молниезащиты Bolta

- гражданское строительство

- частные дома

- складские и промышленные здания

- модульные здания, временные сооружения

Заполнитель грунтовый SX-3 для модульного заземления

Стартовый наконечник в модульных заземлениях имеет больший диаметр чем стержень.

С одной стороны это позволяет снизить трение при погружении, с другой остается воздушный зазор между стержнем и грунтом.

Заполнитель погружается вместе с стержнями, заполняя воздушную полость между стержнем и грунтом.

Имея низкое удельное сопротивление, образует зону низкого сопротивления вокруг электрода и обеспечивает простой путь для рассеивания тока короткого замыкания / утечки

Преимущества использования заполнителя

Совместимость со всеми системами заземления из стали, меди и нержавеющей стали

Стабильное постоянное заземление на весь срок службы системы заземления

Положительное низкое сопротивление, электрическое соединение с грунтом

Содержит ингибитор коррозии - продлевает срок службы стержней

Не расширяется и не сжимается

Не впитывается в грунт

Долгий срок хранения без влияния на производительность

Стабильная работа зимой и летом

Простота установки

Не содержит опасных химикатов.

Экологически чистый
