Чертежи

Контур заземления треугольник в PDF

Контур заземления треугольник в DWG

Контур заземления для молниезащиты D16мм стальной 3х1,5м

Готовый комплект заземления для молниезащиты позволяет выполнить контур заземления  без применения спец инструмента и сварки.

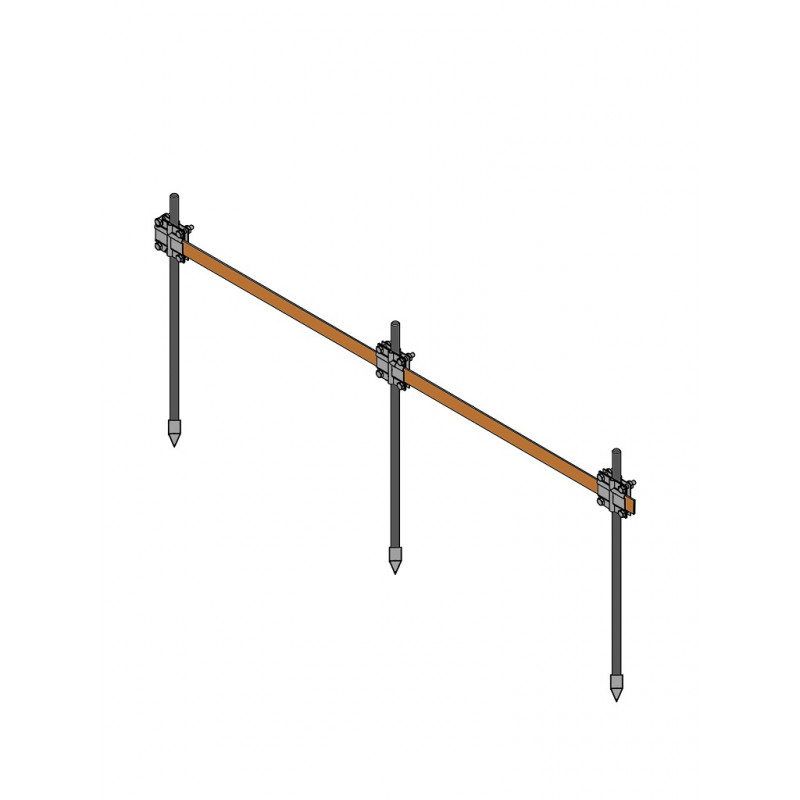

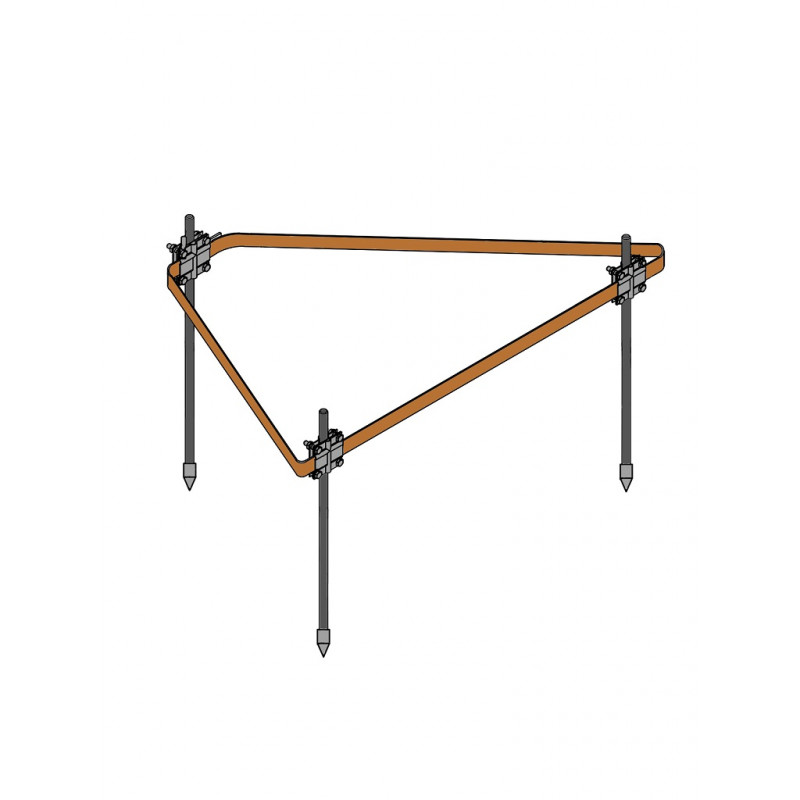

В зависимости от свободного земельного пространства комплект позволяет выполнить монтаж в виде треугольника или линии (они равнозначны).

Данный комплект соответствует требованиям  РД 34.21.122-87 и СО 153-34.21.122-2003

После монтажа контура заземления производится подключение проводника. Провод или кабель подключается через медно-луженый наконечник на один из болтов М8 зажима универсального. Полоса подключается через в соответствующий паз в зажиме.

Скатать контур заземления в PDF

Скатать контур заземления в DWG

Стержни заземления

Заземляющие стержни Bolta - изделия из стали. Стальной штырь из стали имеет сопротивление на растяжение более 617 Н мм2, что позволяет производить забивание его на столь большую глубину (более 30 метров) с помощью перфоратора или ручной кувалды. Соединение стержней происходит через резьбовую муфту, которая увеличивает скорость монтажа и исключает сварные работы.

Муфта соединительная

Соединительная муфта Bolta - заземляющие стержни объединяются друг с другом благодаря резьбовым муфтам. Особенностью заземлителей Bolta является вертикально-модульный принцип наращивания, при этом торцевые поверхности стержней, после соединения посредством муфты, плотно соприкасаются. Благодаря этому, ударные усилия при забивании штырей в землю передаются от стержня к стержню, разгружая нагрузку на резьбу муфты. Муфта соединительная так же выполняет защитные функции контактного соединения от внешней среды. Выполнена из нержавейки.

Наконечник

Наконечники стальные Bolta - конусообразные наконечники изготовленные из стали предназначены для уменьшения сопротивления грунта во время заглубления заземляющего стержня в грунт. Они имеют внутреннюю резьбу, для надежного соединения с заземляющим стержнем Bolta.

Прочие элементы, входящие в комплект заземления Bolta

Полоса медная  25х3мм для соединения стержней заземления  4 м, для соединения 3 вертикальных заземлителей в единый контур в форме треугольника или линии.

Зажимы для подключения заземления частного дома Bolta. Универсальные зажимы - позволяют соединить заземляющий стержень с круглым проводником или кабелем, благодаря болтовым зажимам создается надежный контакт).

Лента герметизирующая - лента применяется для защиты места соединения вертикального заземлителя с проводником идущим к дому от коррозии.

Монтаж производится обычной кувалдой или перфоратором с разъемом SDS-Max

Преимущества комплектов заземления Bolta :

- долгий срок эксплуатации

- легкий и быстрый монтаж

- минимальная площадь под монтаж

Применение комплектов заземления для молниезащиты Bolta:

- гражданское строительство

- частные дома

- складские и промышленные здания

- модульные здания, временные сооружения

Бесплатная доставка по России напрямую со склада производителя
