ЯБФШ-10-20-3 М6 IP31
Ящик блока фазных шин ЯБФШ-10-20-3 М6 IP31. Шины 20×3 мм (медь). 10 подключений. Степень защиты IP31. Для распределения 380-400В.
- Модель:ЯБФШ-10-20-3 М6 IP31
- Артикул:630842
- 1000
- Вес:9.00 кг
- Размеры (Д x Ш x В):395.00 x 310.00 x 220.00 мм
 ЯБФШ-10-20-3 М6 IP31 STP |

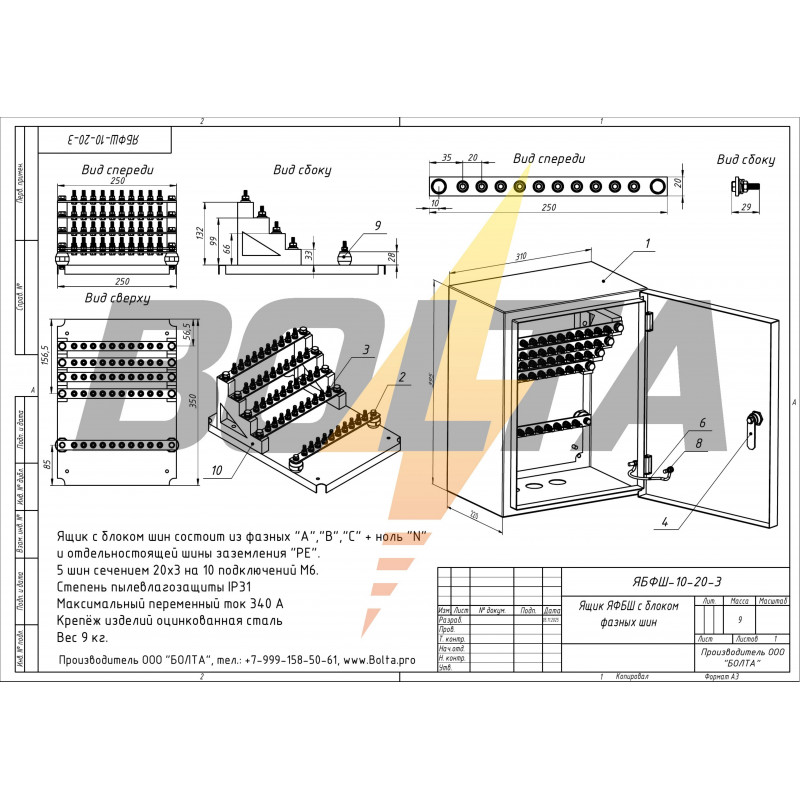

 ЯБФШ-10-20-3 М6 IP31 Чертеж PDF |

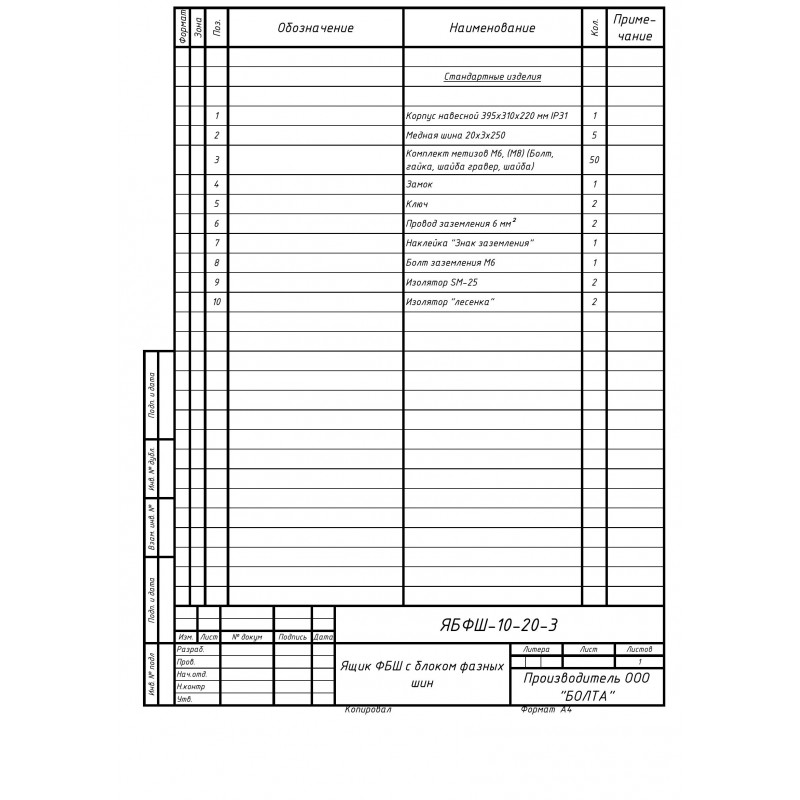

| ЯБФШ-10-20-3 М6 IP31 Спецификация PDF |
Ящик блока фазных шин ЯБФШ-10-20-3 М6 IP31
Назначение: для безопасного распределения электроэнергии переменного трёхфазного тока до 380-400В, соединения источников питания и нагрузки.
Применение: низковольтные комплектные устройства (НКУ), промышленные силовые шкафы, системы автоматизации, жилые и коммерческие здания.
Технические характеристики:
- Количество подключений каждой шины: 10 шт
- Ширина каждой из 5 шин: 20 мм
- Толщина каждой из 5 шин: 3 мм
- Материал шин: медь
- Температура окружающей среды: от -60°С до +40°С
- Относительная влажность: до 75±2% при 15±2°С
- Окружающая среда: невзрывоопасная (РН1)
- Защитное покрытие корпуса: эпоксидно-полиэфирная краска
- Значение напряжения: до 1,1 Uном
- Высота размещения: не более 1000 м
- Степень защиты корпуса: IP31
- Срок службы корпуса: 15 лет
- Срок службы шины: 50 лет

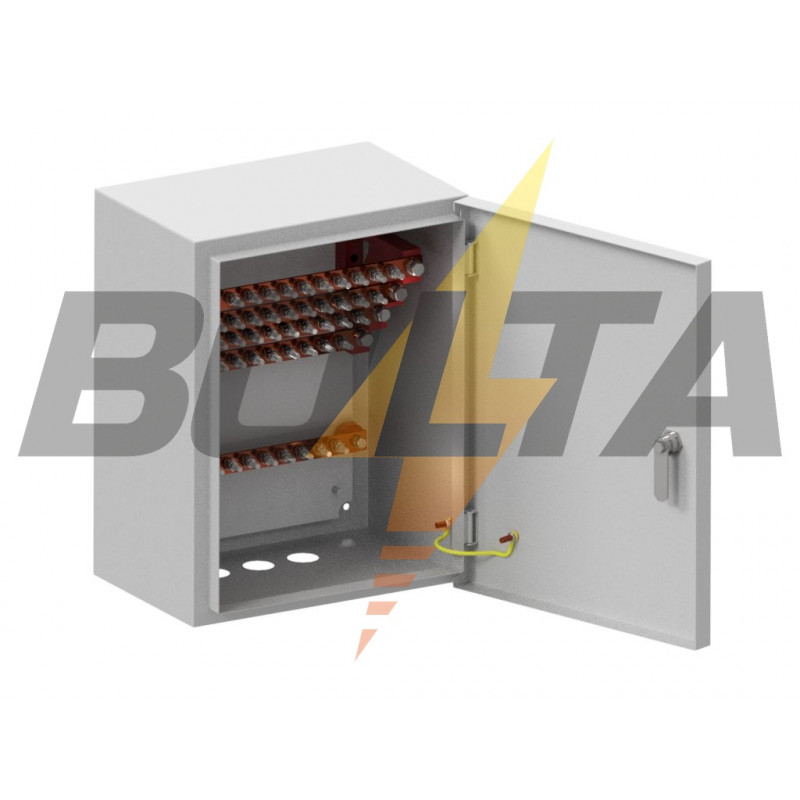

Устройство: стальной корпус с дверцей, оцинкованная монтажная панель, блок медных шин на ступенчатом изоляторе, шина заземления на изоляторах SM-25. Корпус цельносварной, сталь 1 мм. В нижней части 3 отверстия ⌀32 мм для кабелей. Цветовая маркировка шин: жёлтый, зелёный, красный, синий, жёлто-зелёный (термоусадочная трубка).
Комплектация: ящик, ключи 2 шт, паспорт.
Сертификаты соответствия Bolta
