ГЗШЛ 22 | Медная шина луженая 120х10 | Подключений 22 | Ток 2650 А

ГЗШЛ 22 | Медная шина луженая 120х10 | Подключений 22 | Ток 2650 А. Лужёное исполнение снижает риск окисления контактов. Ток до 2650 А, 22 подключения.
  • Рейтинг:
  • Производитель:
  • Модель:
    ГЗШЛ-22-120-10
  • Артикул:
    ГЗШЛ-22-120-10
  • Вес:
    12.24 кг
  • Размеры (Д x Ш x В):
    1,000.00 x 120.00 x 10.00 см
  • Материал:
    Медь М1Т
  • Сечение шины, мм:
    120х10
  • Количество подключений:
    22
  • Ток, А:
    2650

58 248 руб. 48 540 руб.
Есть в наличии
STP | ГЗШЛ 22-120-10
STP | ГЗШЛ 22-120-10 STP | ГЗШЛ 22-120-10
Скачать
PDF | ГЗШЛ 22-120-10
PDF | ГЗШЛ 22-120-10 PDF | ГЗШЛ 22-120-10
Скачать

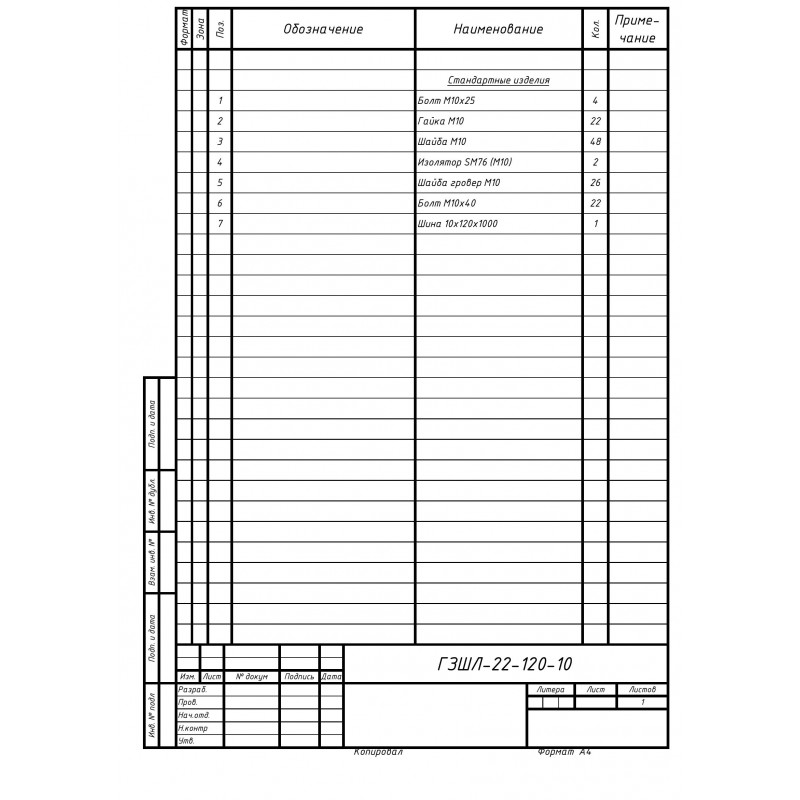

Спецификация ГЗШЛ 22-120-10
Спецификация ГЗШЛ 22-120-10 Спецификация ГЗШЛ 22-120-10
Скачать

⚡ ГЗШЛ 22 | Медная шина луженая 120х10 | Подключений 22 | Ток 2650 А — лужёная главная заземляющая шина для присоединения PE-, PEN-проводников и проводников системы уравнивания потенциалов в щитовом оборудовании.

Шина подобрана под конкретную нагрузку и число присоединений: сечение 120х10, до 2650 А, 22 подключения. Это удобный вариант, когда нужно сразу выбрать готовое решение под компоновку щита или вводного устройства без лишней доработки на объекте.

?️ Лужёное покрытие снижает риск окисления контактной поверхности, поэтому такая шина особенно уместна во влажных помещениях, на объектах с агрессивной средой и там, где важна стабильность контактного соединения во времени.

✅ Такие шины применяют как элемент системы заземления и уравнивания потенциалов. При проектировании и монтаже ориентируются на ПУЭ-7, главу 1.7 и ГОСТ Р 50571.5.54-2024.

Преимущества

  • Индивидуальные точки подключения для аккуратной и обслуживаемой сборки.
  • Подходят для щитов, ВРУ, ГРЩ и локальных узлов уравнивания потенциалов.
  • Понятный подбор по сечению, току и количеству подключений.

Характеристики

  • Материал: Медь М1Т
  • Сечение шины: 120х10
  • Количество подключений: 22
  • Ток: 2650

Дополнительные опции

  • Размер болтов под наконечники. Позволяет сразу подобрать отверстия под используемые кабельные наконечники. Это влияет на совместимость с кабелями и избавляет от доработки шины на объекте.
  • Шинодержатель для ГЗШ. Нужен для правильной установки шины на изоляторах. От выбора держателя зависит жёсткость крепления и удобство монтажа внутри щита или на панели.
