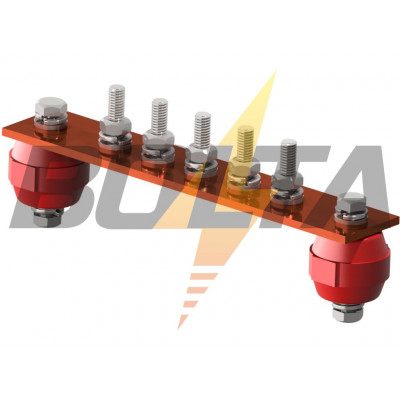

⚡ ГЗШ 5 | Медная шина 30х3 | Подключений 5 | Ток 400 А — главная заземляющая шина для присоединения PE-, PEN-проводников и проводников системы уравнивания потенциалов в щитовом оборудовании.

Шина подобрана под конкретную нагрузку и число присоединений: сечение 30х3, до 400 А, 5 подключений. Это удобный вариант, когда нужно сразу выбрать готовое решение под компоновку щита или вводного устройства без лишней доработки на объекте.

🛡️ Медная шина обеспечивает низкое переходное сопротивление, хороший токовый запас и предсказуемое поведение в составе PE/PEN-соединений и системы уравнивания потенциалов.

✅ Такие шины применяют как элемент системы заземления и уравнивания потенциалов. При проектировании и монтаже ориентируются на ПУЭ-7, главу 1.7 и ГОСТ Р 50571.5.54-2024.

Преимущества

• Индивидуальные точки подключения для аккуратной и обслуживаемой сборки.
• Подходят для щитов, ВРУ, ГРЩ и локальных узлов уравнивания потенциалов.
• Понятный подбор по сечению, току и количеству подключений.

Характеристики

• Материал: Медь М1Т
• Сечение шины: 30х3
• Количество подключений: 5
• Ток: 400

Дополнительные опции

• Размер болтов под наконечники. Позволяет сразу подобрать отверстия под используемые кабельные наконечники. Это влияет на совместимость с кабелями и избавляет от доработки шины на объекте.
• Шинодержатель для ГЗШ. Нужен для правильной установки шины на изоляторах. От выбора держателя зависит жёсткость крепления и удобство монтажа внутри щита или на панели.
