Комплект громоотвода для трубы

Комплект громоотвода для трубы

Комплектация

Комплект заземления в комплектацию не входит, изменить длину молниеприемника, токоотвода и количество держателей можно при заказе.

• Молниеприемник сборный алюминиевый 1000мм - 1 шт
• Зажим для подключения токоотвода - 1 шт
• Кронштейн для молниеприемника, вынос 300мм - 1 шт
• Держатель токоотвода 10-12мм на кровле и фасаде - 8 шт
• Изолированный токоотвод с изолированным наконечником для подключения к комплекту заземления - 10метров

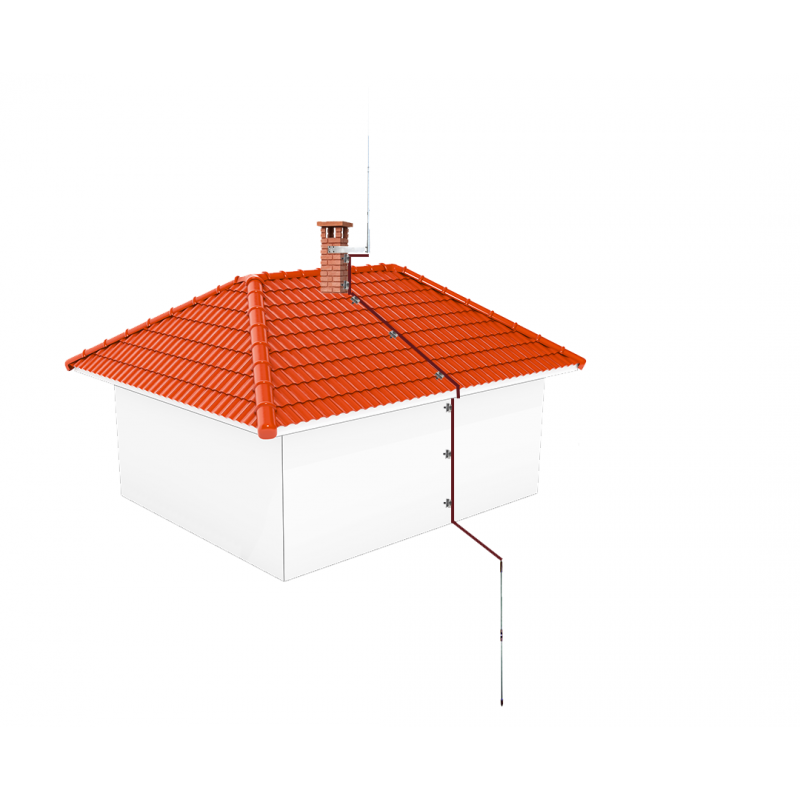

Порядок монтажа громоотвода для трубы вентиляционной или дымоходной трубы

• Токоотвод - конец которого обжат - медно-луженым наконечником подключить к заземлителю.
• На трубе закрепляется кронштейн анкерами или стальной лентой, перфолентой (для круглых труб) 3. Вкручивается молниеприемник. 4. Изолированный токоотвод отрезается нужный длины, зачищается от изоляции 30мм, подключается к молниеприемному стержню (вдоль) через зажим. 5. Крепление изолированного токоотвода по скату или фасаду осуществляется держателями токоотвода с шагом 1 метр на горизонтальных и наклонных участках, по вертикали шаг можно увеличить 1-3 метра.

Монтаж снизу вверх - от заземления к молниеприемнику, при монтаже токоотвода исключить острые углы - должны быть плавные повороты.

Держатель прутка-троса D10-12мм | Шуруп

тип.1 (арт. 178524

Для крепления тоотводов на кровлях из металлочерепицы, профлиста и т.п. (где применена обрешетка из доски) используется держатель

Устанавливается на скат крыши, фасад здания, рекомендуемый шаг 1 метр по скату, 1-3 метра по фасаду.

Держатель прутка-троса D10-12мм | Пластинчатый

тип.2 (арт. 631112)

Выполнены из оцинкованной стали с зажимами из сплава АД35. Держатели выполняют 2 функции - крепление токоотвода на коньке, скате, фасаде здания и создание электрической связи между токоотводами при наращивании или подключении.

Устанавливается на конек, скат, фасад здания, рекомендуемый шаг 1 метр по коньку и скату, 1-3 метра по фасаду.
